Рабочее напряжение на шину 21 - 32 В=
Вспомогательное напряжение 24 В~
Частота 50/60 Гц
Напряжение на входе 0-1; 0-10 В
Входящеее полное сопротивление напряжения 18 кOhm
Ток на входе 0-20; 4-20 мА
Входящеее полное сопротивление тока 100 Ohm
Выходное напряжение 24 B=
Выходной ток макс. 100 мА
Потребляемый ток макс. 170 мА
Максимальное значение на канал 2
Рабочая температура -5 - +45 °С
REG 4 TE
Размеры (Ш х В х Г) 72 x 90 x 70 мм
Высота сборки от шины 63 мм
Для работы необходим блок питания 24 В AC
REG, арт. № Арт. №: 7591 00 01
Входящие сигналы DIN IEC 381-1, -2
параметры для вводов задаются отдельно
вход 4-20 мА будет контролироваться на разрыв провода
возможен выбор между циклической или передачей старт-стоп
с разъемом для аналогового входного модуля
с кнопкой программирования и красным светодиодом
с индикатором статуса зел/красн (вкл/ошибка)
для наружного датчика ветра, дождя, освещения, температуры, влажности и сумеречного датчика
для активных датчиков
шинное соединение через контактный зажим
с винтовыми контактными зажимами

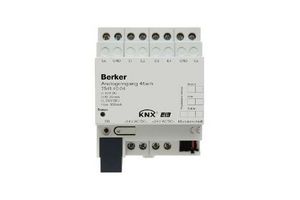

Аналоговый вход служит для определения и обработки независимых аналоговых сигналов сенсоров.
В зависимости от входящего сигнала сообщения о предельных значениях могут передаваться через EIB.
